U 型腿与 L 型腿是龙门吊主流刚性支腿方案：U 型为双刚性腿、门架整体刚接、抗扭与横向刚度极强，适合大跨度、高风速、高频作业；L 型为一刚一柔、静定结构、柔性腿释能，适合中小跨度、需单侧大净空、低成本场景。下面江苏常州龙门吊销售厂家从受力机理、刚度特性、适用场景与选型要点展开。
一、结构形式与受力模型

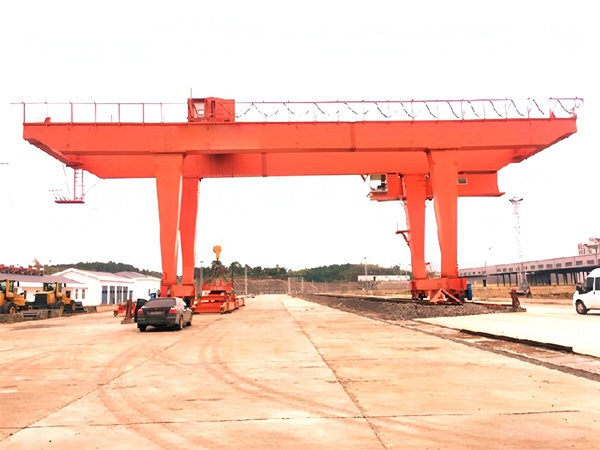

1. U 型支腿（双刚性腿）
结构：两支腿均为刚性，上部与主梁刚接，下部向内弯曲并与下横梁刚接，形成封闭 U 形框；全刚接、一次超静定结构。
受力分析：
竖向载荷：两支腿均衡承压，轴力 N≈总载荷 / 2，弯矩由门架整体分配。
水平载荷（风 / 制动 / 偏斜）：双向压弯构件，同时承受门架平面与支腿平面弯矩；水平力由两支腿共同承担，底部弯矩最大。
扭矩：封闭框抗扭刚度大，主梁扭矩由 U 形框整体平衡，抗扭性能最优。
温度 / 轨道误差：超静定结构对基础沉降与温差敏感，需严格控制安装精度并预留伸缩缝。

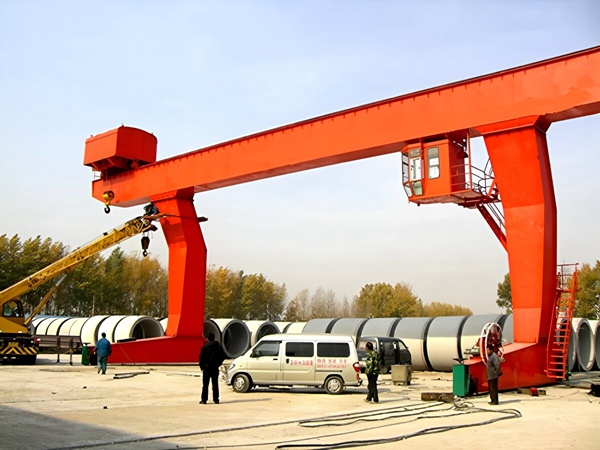

2. L 型支腿（一刚一柔）
结构：单主梁 + 不对称支腿，一侧刚性腿（直 / 微斜，与主梁刚接），一侧柔性腿（斜腿，上下端铰接）；静定结构。
受力分析：
竖向载荷：刚性腿承担约 70%–80%，柔性腿承担 20%–30%，柔性腿仅受轴向压力（二力杆）。
水平载荷：刚性腿独立承担全部水平力，为竖向悬臂梁，底部弯矩最大；柔性腿铰接，不承受弯矩，仅随动平衡。
扭矩：单主梁 + 开放结构，抗扭弱；柔性腿可释放主梁扭矩，避免结构撕裂。
温度 / 轨道误差：柔性腿自由变形，自动补偿温差与轨道偏差，对基础与安装精度要求低。
二、刚度、稳定性与关键差异
表格
对比项 U 型腿（双刚性） L 型腿（一刚一柔）
整体刚度 极高（封闭刚架） 中等（开放静定）
横向抗风 / 抗偏斜 强（双刚性腿共同抗侧） 弱（仅刚性腿抗侧）
抗扭能力 强（封闭框约束扭转） 弱（柔性腿释放扭矩）
跨度适配 ≥35m，最大可达 50m ≤35m，常见 16–30m
起重量适配 大吨位（50–500t） 中小吨位（5–50t）
自重与成本 高（材料多、制造复杂） 低（结构简、安装易）
维护难度 高（超静定，故障排查难） 低（静定，铰接易检修）
三、适用场景精准匹配
U 型支腿首选场景
集装箱码头 / 堆场：大跨度（30–50m）、高风速、高频作业，需强抗风与横向刚度；封闭框保障小车横向视野，适配集装箱装卸。
大吨位 / 重型货场：起重量≥50t、跨度≥35m，如钢厂、造船厂、重型机械厂，需高整体刚度与抗扭能力。
高风 / 强振动环境：沿海、开阔厂区、强风地带，双刚性腿共同抗侧，降低倾覆风险。
双主梁 / 双小车配置：需平衡双梁扭矩、保证双小车同步运行，U 形封闭框提供稳定约束。
L 型支腿首选场景
中小跨度露天货场：跨度≤35m、起重量≤50t，如建材、煤炭、散料堆场，成本低、安装快、维护简单。
单侧需大净空 / 频繁过车：斜腿侧净空大，卡车 / 集装箱可贴近支腿通行，装卸无需跨支腿，效率高。
轨道基础差 / 沉降不均：柔性腿自动补偿轨道偏差、温差伸缩与基础沉降，降低土建成本。
单主梁 / 偏轨小车：吊钩可外悬至轨道外侧，适配货场单侧装卸，无需跨支腿作业。
四、设计与选型核心要点
跨度阈值：S＞35m 优先 U 型；S≤35m 优先 L 型（经济性）。
载荷与环境：大吨位、强风、高频作业选 U 型；中小吨位、常规环境、单侧过车选 L 型。
基础条件：轨道沉降大、安装精度低选 L 型；基础稳固、精度高选 U 型。
成本平衡：U 型造价高 20%–40%，但寿命长、故障少；L 型性价比高，适合短期 / 预算敏感项目。
江苏常州龙门吊生产厂家总结：U 型腿 = 强刚、抗扭、大跨度、高成本，是港口、重型工业的 “全能型” 方案。L 型腿 = 静定、释能、中小跨度、低成本，是货场、散料装卸的 “经济型” 首选。
