龙门吊跨度设计核心遵循 GB/T 14406-2021《通用门式起重机》，并结合 GB 3811-2008 进行结构与刚度校核。以下河南信阳龙门吊出租厂家从标准定义、参数系列、刚度与挠度限值、选型计算与工况适配五个方面系统说明。
一、跨度定义与标准系列
跨度 S：大车运行轨道中心线之间的水平距离（非净空）。
标准跨度系列（m）：
常规：12、14、16、18、20、22、25、28、30、32、35、40
大跨度：50、60（需专项设计）
常用跨度分级：
小跨度：18～22m（支腿稳定、挠度易控）
中跨度：25～30m（工业厂房主流）
大跨度：35～40m（码头 / 堆场，需加强刚度）
二、核心设计限值（刚度 / 挠度 / 稳定性）
1. 主梁跨中静挠度（满载）
A5 级（中等工作制）：≤S/750
A6～A7 级（频繁 / 重载）：≤S/900
A8 级（特重 / 连续）：≤S/1000
通俗限值：常规取 S/700～S/800。
2. 悬臂端挠度（如有）
≤悬臂长度 / 350。
3. 支腿横向刚度（侧向位移）
≤S/1000（防止风载 / 运行侧翻）。
4. 轨道安装精度
平行度误差：≤3mm/m，全程累积 ≤10mm。
三、不同工况跨度推荐
工况 推荐跨度（m） 典型起重量（t） 基础 / 轨道要求

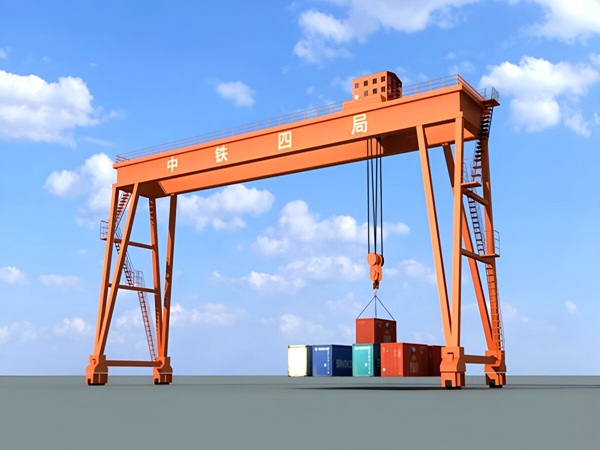

集装箱堆场 18～22 50～100 混凝土承台≥0.8MPa
钢结构厂房 25～30 20～50 P43/P50 钢轨
散货 / 料场 35～40 5～20 地基承载力≥150kPa

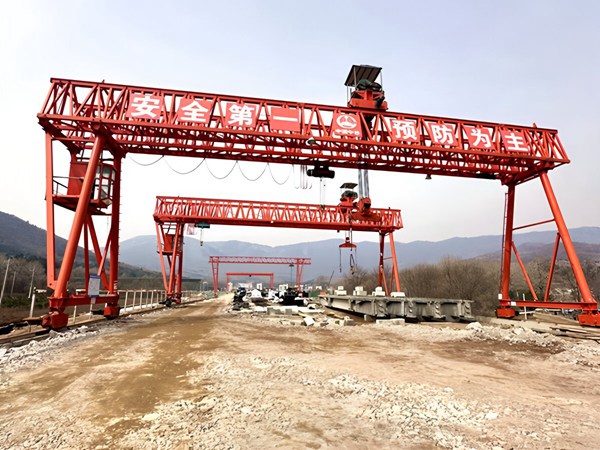

桥梁预制场 32～40 80～120 强夯 / 桩基基础
四、大跨度（>30m）专项设计要点
结构加强：箱型主梁增设抗扭隔板 + 纵向加强筋，腹板厚≥8mm。
挠度控制：按S/1000校核，必要时起拱（S/1000～S/800）。
稳定性：支腿采用U 型 / 箱型，大车轴距≥S/5。
风载：室外大跨度需按GB/T 3811校核非工作风载（≥8 级风）。
河南信阳龙门吊销售厂家设计流程小结
按场地宽度初算跨度：S=L−2C
匹配标准系列（优先 18/22/25/30/35/40m）
校核挠度：f≤S/750（A5）/S/900（A6～A7）
验证支腿刚度与轨道精度
大跨度（>30m）做有限元分析与风稳计算
