黑龙江七台河行车行吊销售厂家汽车总装车间桥式行吊吊装发动机完整工艺、设备配置与操作流程
一、车间配套行吊基础配置（适配发动机吊装需求）
1. 起重机机型选择

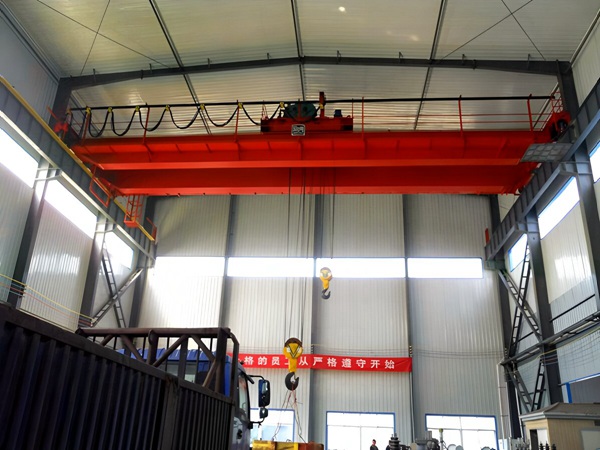

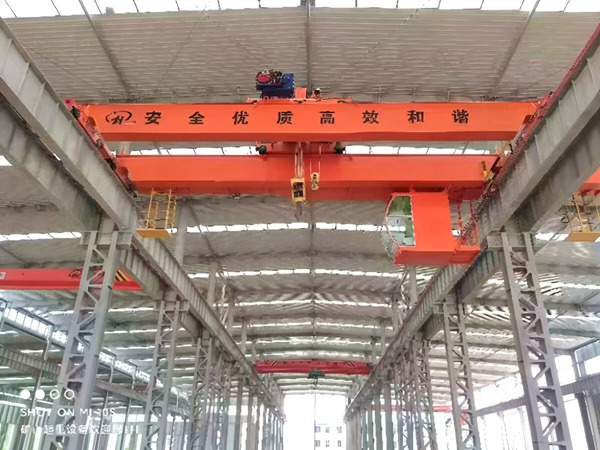

主流选用电动双梁桥式起重机 QD或欧式低净空单梁行车，少数高端产线搭配KBK 刚性轨道起重机：
吨位：乘用车发动机总成含托盘、吊梁总重 1～3t；商用车柴油发动机 4～8t，行车额定载荷选 5t/10t；
核心标配（发动机吊装刚需）
全变频三机构调速（起升、大车、小车独立变频），带微速点动；
电子防摇摆系统，消除吊装晃动，避免磕碰发动机壳体、线束；
双重制动 + 超载限制器、上下高度限位；
无线遥控器为主，方便装配工近距离对位；
轨道布置：横跨发动机预装区、总装主线合装工位，覆盖发动机入库、预装、转运、车身对接全流程，地面不占用流水线空间。
2. 专用配套吊具（发动机吊装核心）
行吊吊钩不直接吊发动机，配套专用平衡吊梁：
可调式发动机吊具
主梁带伸缩调节吊点，适配不同机型三缸 / 四缸 / 六缸发动机；四点柔性起吊，受力均匀，不变形缸体；
防护配件：尼龙包胶吊耳、宽幅柔性吊带，防止划伤发动机漆面、铝合金壳体；
快速锁扣：手动快拆挂钩，工人单人 30 秒完成挂摘，适配流水线节拍；
定位销：吊具自带定位结构，精准卡紧发动机吊装孔，杜绝起吊侧翻。
二、行吊吊装发动机完整作业流程
工序 1：发动机库区取件转运
操作人员手持无线遥控器操控行吊行驶至发动机存放托盘上方；
小车低速微调对位，下降吊钩与平衡吊梁，人工将吊具四点挂接发动机预留吊装孔，确认锁扣锁紧；
起升选用低速微动档缓慢抬升，离地 100mm 悬停 3 秒，检查吊具平衡、有无滑脱风险；
切换中速运行，大车、小车平稳行驶，将发动机转运至预装工装台，全程防摇摆抑制摆动，避免发动机磕碰周边零部件、油底壳。
工序 2：预装工位吊装装配
行吊将发动机吊至预装支架上方，微速下降；
工人辅助微调前后左右位置，精准落在预装定位工装，拆除吊具，完成附件（变速箱、线束、水管）预装；
预装完成后，再次挂接吊具，行吊吊起发动机总成，转运至总装合装主线。
工序 3：车身合装工位精准对接（核心工序）
整车总装最关键环节，依靠行吊微动功能实现毫米级对位：
车身由输送线定位锁止，行吊载发动机移动至车身机舱正下方；
全程切换点动微速模式：起升低速上升，同时微调大车、小车位置；
工人两侧辅助观察机舱与发动机间隙，遥控器点动微调，保证发动机机脚安装孔与车身支架完全对齐；
缓慢上升贴合，螺栓预紧固定，全程禁止快速起降、急停，防止挤压机舱钣金、损坏管路；
固定完成后，行吊上升吊梁，脱离吊具，退回库区待命。
工序 4：返修 / 下线转运
不合格发动机总成，行吊可直接吊离主线，转运至返修区，不干扰主线流水线连续生产。
三、行吊针对发动机吊装的专项工艺优势
高精度微动对位，满足合装要求
变频微速最低运行速度≤0.5m/min，悬停无溜钩，对位误差控制 ±2mm，适配狭小机舱装配，叉车无法实现近距离精准微调；
大范围全域转运
桥架覆盖整个总装车间发动机区域，一台行吊兼顾仓储、预装、主线合装多工位，替代多台悬臂吊，节省产线投资；
运行平稳，保护精密零部件
防摇摆系统 + 软启动软停止，吊装无剧烈晃动，避免发动机涡轮、线束、传感器、铝合金壳体磕碰损伤，降低报废率；
不占用地面流水线空间
轨道架设于车间顶部，下方可布置输送滚床、工装、人员通道，不打断总装流水线节拍；
多机型柔性适配
吊点可调吊具配合行吊大范围移动，同一条生产线可吊装燃油机、混动发动机、增程器，适配多车型混线生产。
黑龙江七台河行车行吊生产厂家设备安全管控要点（汽车总装车间强制要求）
起吊前必须离地试吊，确认平衡后方可转运；
发动机吊装区域划定行吊作业禁区，主线工人避让吊装路径；
严禁斜拉斜吊发动机，防止吊梁变形、缸体受力开裂；
每日检查行吊限位、制动器、防摇摆功能、吊具吊带磨损情况；
两台行吊同跨作业时开启防撞功能，避免主线吊装干涉。
