黑龙江七台河行车行吊销售厂家桥式起重机主梁是整机最核心的金属承重构件，主要承受自重、额定起升载荷、小车轮压、运行冲击载荷以及水平侧向力，国内普遍采用焊接箱型截面主梁，分为单梁箱型、双梁箱型，设计包含截面选型、上拱度、刚度强度验算、材料选择、焊接构造、疲劳设计等内容。
主梁常用材料，一般普通车间选用 Q235B 碳素钢板，低温环境选用 Q355D 低合金钢板，厚板需要做探伤要求，钢板不能有夹层裂纹缺陷。双梁 QD 型桥式起重机两根主梁平行布置，单梁 LD 型为单根箱型主梁。
截面结构形式，主流为封闭箱型截面，由上盖板、下盖板、两侧腹板焊接组成。内部设置横向加劲肋、纵向加劲肋。横向加劲肋用来抵抗局部挤压变形，每隔一定距离布置一道，增强腹板抗屈曲能力。纵向加劲肋布置在腹板高度方向，防止腹板受压失稳。小车轨道焊接或者压板固定在上盖板顶面，轨道位置下方必须设置加厚加强板，承受小车集中轮压，避免上盖板局部凹陷变形。
主梁上拱度设计，是主梁关键设计指标。空载状态主梁向上预制拱度，用来抵消满载吊重产生的向下挠曲变形。标准上拱度一般取跨度的千分之一点四。跨中拱度最大，向两端支座位置平滑过渡。作用是改善小车运行状态，避免小车向跨中溜坡，同时降低满载下挠量。不允许出现下挠，长期使用下挠超标需要检修矫正。
刚度设计要求，主梁满载最大静下挠，A5 及以上工作级别，允许下挠为跨度的一千七百分之一。工作级别越高，刚度控制越严格。如果下挠过大，会造成小车运行啃轨、机构振动、焊缝开裂。除竖直方向刚度，还要校核水平刚度，抵抗大车运行、吊物摆动带来的水平载荷，控制水平方向变形。
强度设计，需要计算多种组合工况，自重载荷、额定起重量、小车轮压、动载冲击系数、大车制动水平惯性力。校核上盖板压应力，下盖板拉应力，腹板剪应力，加劲肋局部挤压应力。重级 A6 A7 工况，还要考虑交变载荷带来的疲劳应力，焊缝位置为疲劳薄弱点，焊缝设计尽量减少应力集中。
疲劳设计要点，桥式起重机反复起吊卸载，主梁承受交变循环载荷。A6 A7 重级工作制，焊缝要打磨过渡，减少尖角缺口，避免疲劳裂纹产生。高工作级别机型，加劲肋和腹板连接处不能出现尖角，采用圆弧过渡。
焊接构造设计，主梁采用埋弧焊主焊缝，四条主焊缝需要无损探伤检测。内部加劲肋与上盖板之间预留间隙，不焊死，避免焊接应力集中。所有转角位置避免直角尖角，做圆弧过渡，降低应力集中。焊接完成需要做消应力处理，减少焊接残余应力，防止后期变形开裂。
轨道安装设计，小车轨道固定于主梁上盖板，采用压板压接固定，不允许直接满焊轨道，防止轨道热变形拉扯主梁盖板。轨道中心线要和主梁腹板位置对齐，保证轮压传递到腹板，减少上盖板局部弯曲。
与端梁连接，主梁两端和端梁采用高强螺栓连接或者焊接，双梁桥式起重机，两根主梁平行，保证跨度、对角线尺寸，控制对角线偏差，防止后期小车啃轨。
黑龙江七台河行车行吊生产厂家不同机型主梁差异

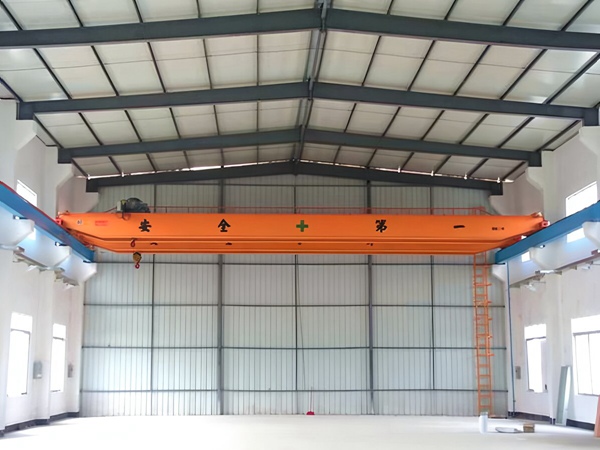

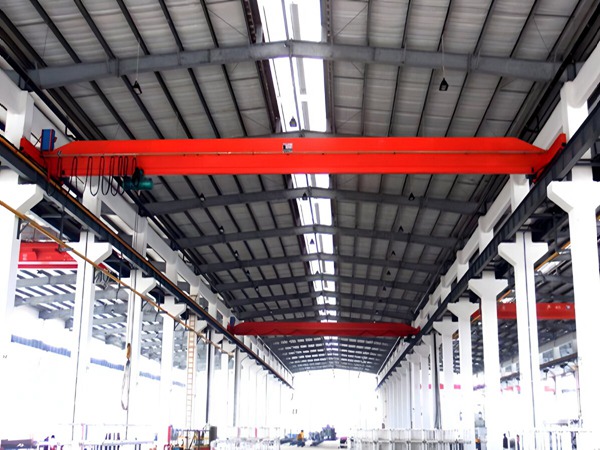

LD 电动单梁主梁，箱型截面相对轻巧，工作级别 A3‑A5，腹板高度较小，内部加劲肋布置间距更大。

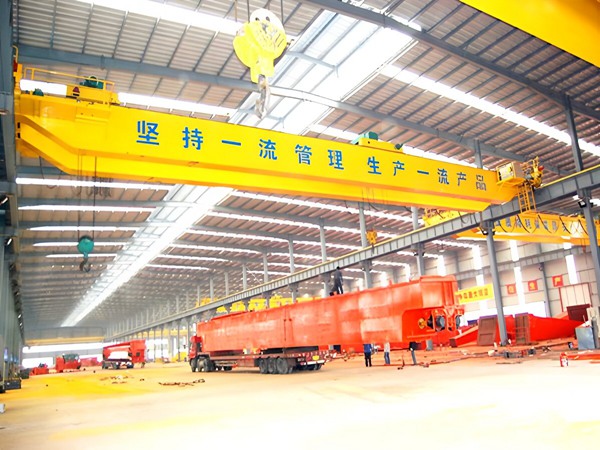

QD 双梁桥式起重机主梁，截面尺寸更大，钢板厚度增加，加劲肋加密，A6 A7 重级机型板厚进一步加大，上拱度、疲劳要求更严格。
防爆桥式起重机主梁，结构尺寸和普通箱型主梁一致，增加整体接地、防静电设计，对接缝隔爆间隙做管控。
