云南临沧龙门吊销售厂家龙门吊跨度怎么定
龙门吊跨度定义
跨度 S = 两侧运行轨道中心线之间的水平距离，不是支腿外皮间距，不是场地总宽，国标 GB/T790，采购、出图都按轨道中心距标注。
主梁向外伸出来的部分叫悬臂，不计入跨度，单独标注悬臂长度。
一、确定跨度核心步骤
1. 先明确跨内需要覆盖什么
把横向作业面画出来：物料最大宽度、车辆货车平板车集装箱、通道、堆货区。
基础公式
跨度 ≥ 跨内最大占用宽度 + 左右两侧安全间隙
跨内过人过车：支腿内侧与车辆、货物之间≥0.7m 安全距离；
无通行仅堆料：≥0.5m 安全间隙。
举例：货场内要跨一台 2.5m 宽货车 + 两侧各 0.7m 余量 → 横向占用 2.5+0.7×2=3.9m，再考虑小车左右极限位置，最终选定跨度。
集装箱堆场：按并排集装箱排数定。2 排箱常用 18m，4 排箱常用 22m，6 排箱≥30m。
2. 场地边界约束
量场地可用总宽度，扣除轨道基础、支腿外侧与围墙建筑物安全距离≥0.3~0.5m，得到跨度上限，跨度不能超过这个上限。
3. 吨位、结构形式限制成本 + 刚度
跨度越大，主梁挠度、自重、造价急剧上升，同样吨位，跨度每加大几米，钢材用量明显增加

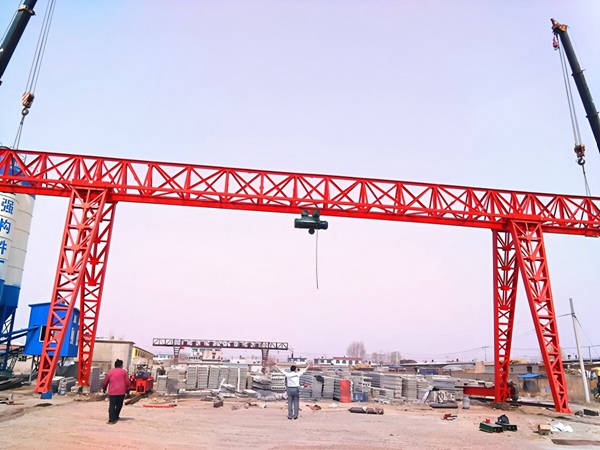

单梁花架箱型龙门吊：常规建议跨度≤18m，适合小吨位 5/10/16t；

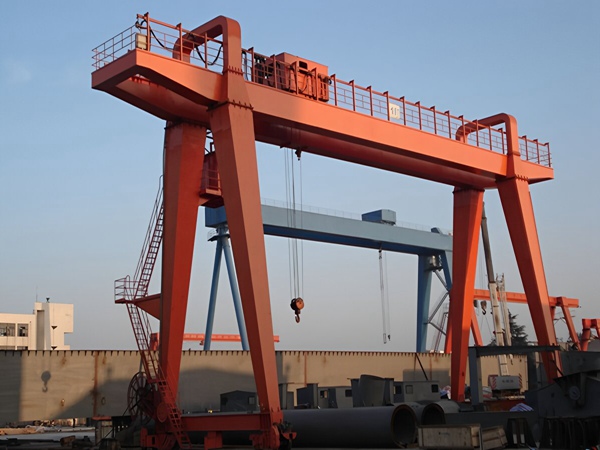

双梁箱型龙门吊：20t 及以上，常规到 30~35m；超过 35m 要做特殊验算、加大主梁截面或桁架结构；
大吨位 50t、80t、100t：尽量压缩跨度，不要盲目做大跨。
设计原则：在满足作业覆盖前提下，跨度尽量选小，经济性最好。如果需要跨外装卸货车，优先增加悬臂，而不是放大跨度。悬臂比单纯加大跨度更省钢。
4. 优先选用国标标准跨度系列
标准跨度：7.5、10.5、13.5、16.5、19.5、22.5、25.5、28.5、31.5、34.5m
优先选用标准值，非标定制成本、工期更高，备件通用性差。
云南临沧龙门吊生产厂家快速选型思路总结
1. 画出平面布置：跨内堆放物、车辆、通道；
2. 算出跨内所需最小净宽，加上两侧安全余量，得到理论最小跨度；
3. 对比场地最大允许宽度，确定跨度上限；
4. 结合吨位，在国标系列里就近选取；
5. 如果需要跨外侧装卸，增加悬臂，不再放大跨度；
6. 校核主梁挠度、轮压、地基。
